聚氨酯砂浆地坪介绍：
聚氨酯砂浆地坪（为自流平、中型荷载、静电耗散、固体、彩色、四组份、水性聚氨酯基，水泥及骨料的砂浆层），具有良好的耐磨性、耐冲击性、耐化学性及耐受其它物理侵蚀性能。具有美观性、易清洁、平滑骨料纹理的特点。涂覆厚度为 4-5 毫米。
功能 特性：
· 耐受各种有机、无机酸、碱、胺、盐与溶剂。
· 静电耗散型。
· 热膨胀系数与混凝土类似，在正常热循环中与基底保持相同的位移，不易开裂。并在-5oC 至 65oC 温度范围间保持其物理性能。
· 粘接强度大于混凝土的抗拉强度（混凝土先失效）。
· 含有纯硅骨料结构，具有高耐磨性。
· 无需额外设置膨胀缝；可轻松保持并延长现有膨胀缝的寿命。
· 易维护。
使用场所：

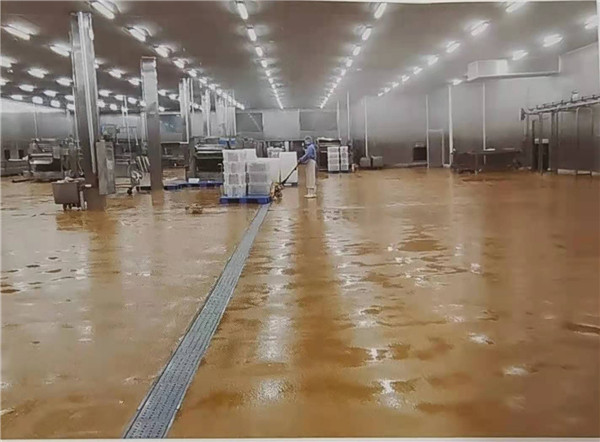

· 主要用于食品加工厂、潮湿及干燥加工区、冷藏&冷冻区、奶制品厂、酿酒厂、蒸 馏车间、实验室、化学品加工厂、纸浆纸业工厂、仓库及储藏区。
性能指标：
|
施工温度
|
最低 10oC / 最高 30oC
最佳使用温度：20oC-25oC
|
|
密度/ASTM C 905
|
2.10 kg/L
|
|
流动度
|
约 200 mm
|
|
使用温度
|
最低-40oC / 最高 115oC
|
|
硬化时间
|
适用期 20oC温度条件下， 为18-22分钟
初凝时间 20oC/6毫米条件下，为23-27分钟
可步行 20oC/6毫米条件下， 为10-12小时
低通行量 20oC/6毫米条件下， 为16-18小时
完全硬化 20oC/6 毫米条件下，为五天
|
|
软化点
|
130 oC
|
|
抗压强度/ASTM C 579
|
24 小时 22 MPa
7 天 38 MPa
28 天 41 MPa
|
|
抗拉强度/ASTM C 307
|
4.3 MPa
|
|
抗折强度/ASTM C 580
|
9.5 MPa
|
|
粘结强度/ASTM D 4541
|
|
|
热相容性/ASTM C 884 合格
|
|
|
硬度/肖氏硬度 D ASTM D 2240
|
80-85
|
|
压痕/MIL-PRF-24613
|
≈ 0%
|
|
耐冲击性/ASTM D 2794
|
10.21 焦耳/ 3 毫米厚度
|
|
耐磨性/ASTM D 4060 H-22/1000 cycles/1000 g
|
-2.69 g
|
|
摩擦系数/ASTM D 1894-61T
|
钢 0.4
橡胶 1.25
|
|
热膨胀系数/ASTM D 696
|
2.8 x 10-5 mm/mm/oC
|
|
吸水率 ASTM C 413
|
0.18%
|
聚氨酯砂浆地坪的突出特点：
力学性能
抗压强度、抗弯强度，特别是抗冲击性能突出，耐磨性好，韧性好，粘接强度好，具有良好的抗脱层和抗裂性能。
化学性质
耐大多数无机有机溶液腐蚀，对无机酸、有机酸、乳酸、油酸和果酸具有良好的耐腐蚀性能。
高低温性能
它可在-40℃~+120℃处长期使用，12 mm厚的楼板在150℃时能承受短期热冲击。
水分子的渗透功能
水性聚氨酯与活性无机材料混凝而形成的特殊混凝土楼板结构可以被水分子自由渗透，"呼吸"的作用几乎完全避免了水蒸气引起的地板起泡和分层。
